Pulizia Mandrino

Questa guida è stata fatta sul dp95 della holzmann ma, per mia esperienza, può essere adattata anche ai vicmarc.
Credo che la cosa comunque a grandi linee valga per molti altri mandrini in commercio.

Questo è il mandrino in oggetto

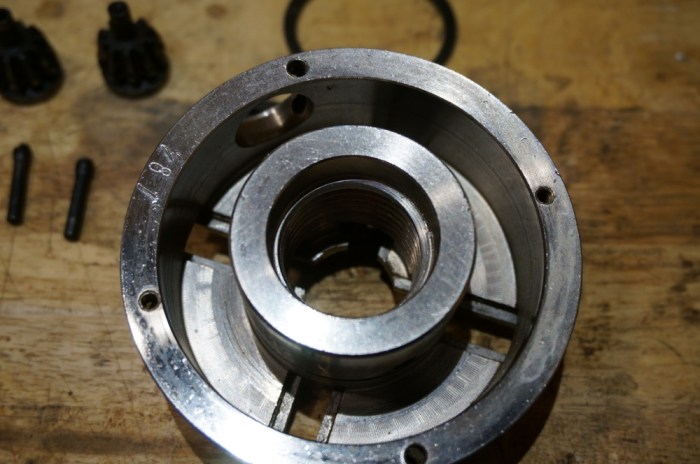

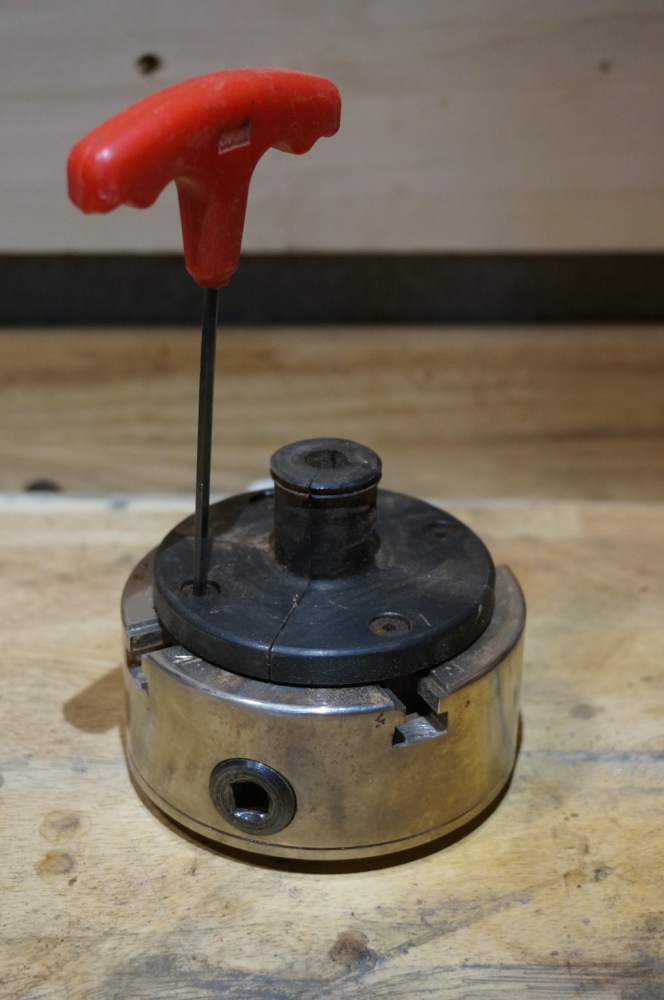

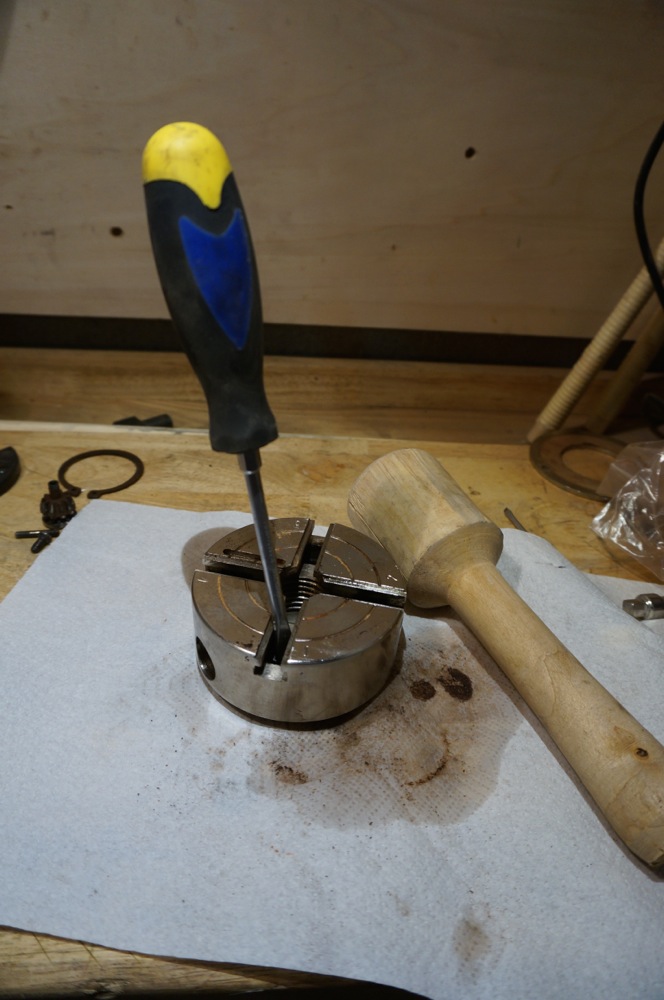

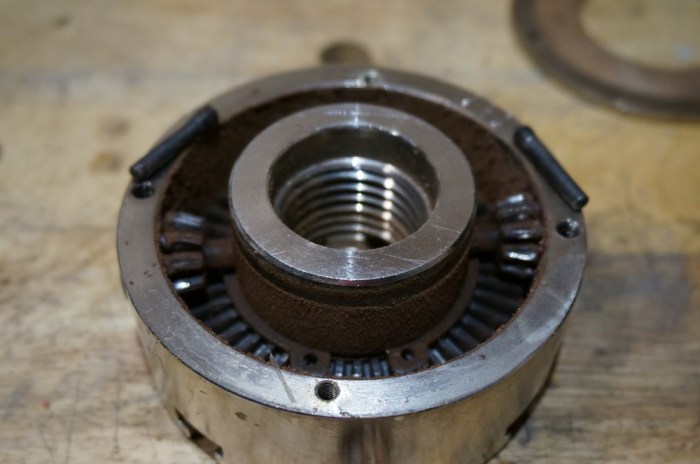

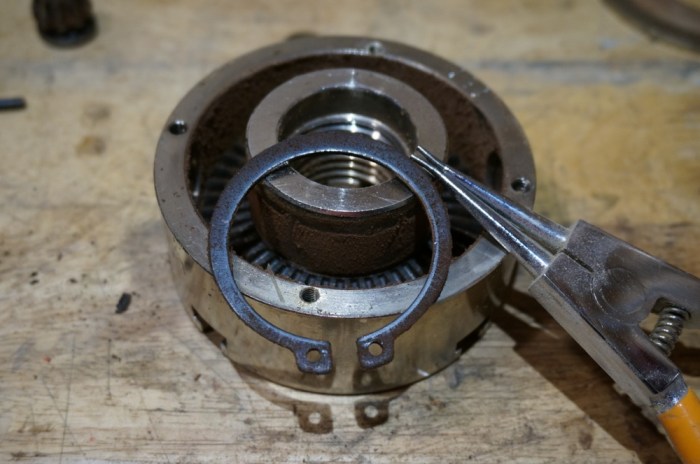

dp9501 si svitano le viti che tengono ancorate le griffe (in questo caso 4 solitamente 8 )dp9502 questo il mandrino senza le griffedp9503 si apre completamente il mandrino con l’apposita chiave.dp9504 e si tolgono tutti e quattro i supporti delle griffe (basta continuare a ruotare)dp9505 ogni singolo supporto ha il numero di riferimento per essere reinserito a fine pulizia (anche le griffe hanno il numero di riferimento per i montaggio)dp9506 Passiamo al retro, bisogna svitare queste due viti a crocedp9507 questo il madrino con il coperchio posteriore rimossodp9508 ora, con un cacciavite a taglio si rimuovono questi due blocchidp9509 i blocchi rimossidp9510 si tolgono ora i due meccanismi a cremaglieradp9511 si rimuove il seegerdp9512 un po’ di sbloccante per aiutare a rimuovere la cremagliera (potrebbe non servire)dp9513 nel mio caso sono dovuto ricorrere al martello perchè la cremagliera era bloccata dall’ossido, quando l’ho fatto sul vic è venuto via semplicemente ribaltandolo)bisogna dare colpi leggeri per evitare di rompere o segnare il disco a cremagliera
quando il disco è arrivato a vista nel foro laterale ho usato un cacciavite per fare leva, sempre movimenti leggeri da una parte e dall’altradp9514 dp9515 la cremagliera rimossadp9516 pulizia con panno per rimuovere il grosso e poi spazzolino, in questa fase ho usato sempre il wd40dp9517 operazione eseguita su tutti i componenti del mandrinodp9518 questo l’interno del mandrino dopo la pulizia, è tornato nuovo!dp9519 rimontare tutte le parti del meccanismo interno e ingrassarle. togliere con un panno il grasso in eccesso.dp9520 ora bisogna rimontare i supporti delle griffe. Il rimontaggio deve essere effettuato partendo dal supporto numero 1.
Bisogna ruotare con la chiave il meccanismo a cremagliera fino a che si vede apparire il dente nella foto qua sotto, si inserisce il numero 1 e si ruota fino a quando il dente appare nella guida del supporto n°. 2 e così fino al n°.4

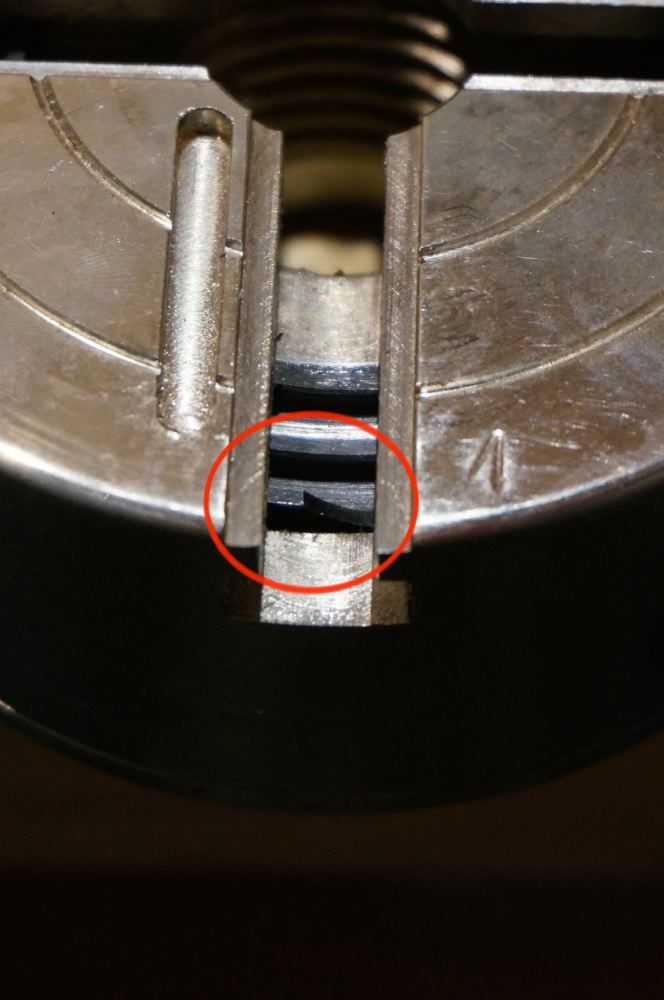

A sx nelle foto si vede il punto di ancoraggiodp9521 dp9522

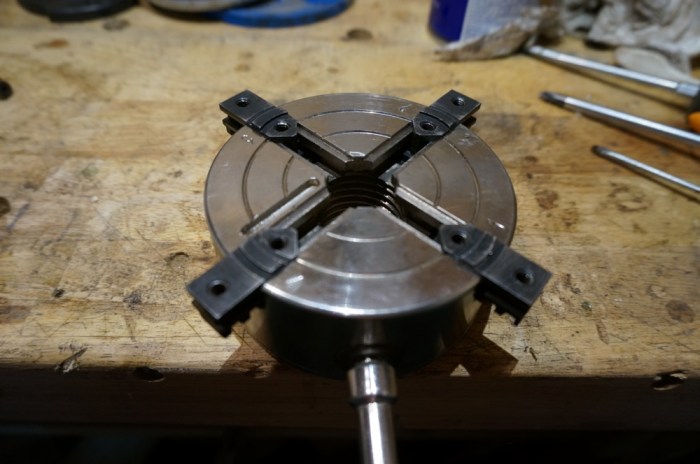

una volta inserite tutte e 4 le guide si stringe fino a completa chiusura e si controlla che i supporti siano in posizione corretta.dp9524 dp9525ora rimontate le griffe che vi servono e ritornate a tornire! 😉
